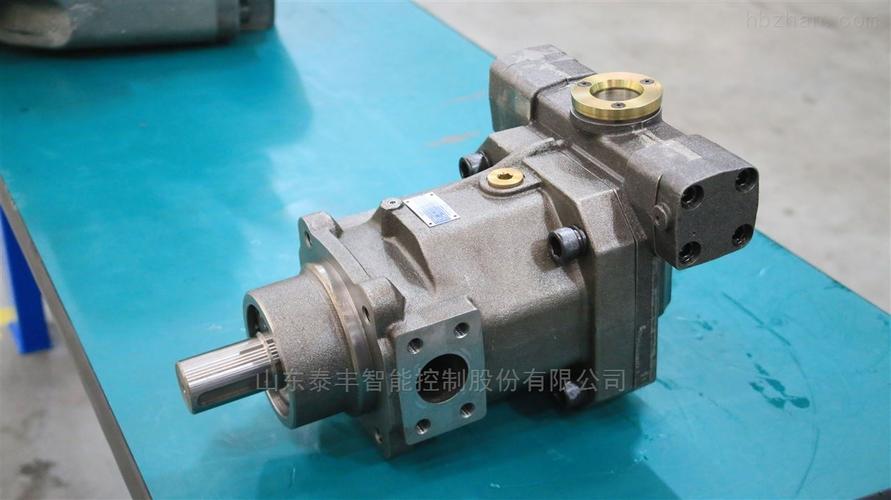

TFB1V柱塞泵 高效能液压泵的全面解析

一、TFB1V柱塞泵概述

TFB1V柱塞泵属于斜盘式轴向柱塞泵的一种，广泛应用于工程机械、冶金、矿山、船舶等高压液压系统中。该泵通过柱塞在缸体孔内的往复运动，改变密封工作容积，从而实现吸油和压油过程，具有额定压力高、结构紧凑、容积效率高等显著优势。

二、结构与工作原理

TFB1V柱塞泵主要由传动轴、斜盘、缸体、柱塞、配流盘、变量机构等部分组成。传动轴带动缸体旋转，柱塞在缸体孔内随缸体转动的受斜盘斜面约束而产生轴向位移。当柱塞从下止点向上止点运动时，密封容积增大，形成负压吸油；反之，容积减小，油液经配流盘排出。通过调节斜盘倾角，可改变柱塞行程，实现排量无级调节。

三、主要性能特点

1. 高压能力：额定压力可达31.5MPa，峰值压力可达40MPa，满足重载工况需求。
2. 高效率：容积效率≥92%，总效率≥85%，能耗低，发热少。
3. 变量灵活：具备恒压、恒功率、电比例、负载敏感等多种控制方式，适配复杂系统。
4. 长寿命：采用优质轴承与耐磨摩擦副，关键部件经过特殊处理，使用寿命长。
5. 响应快速：变量机构动态响应快，调节精度高，适合闭式系统与高频响应用。

四、典型应用领域

• 工程机械：挖掘机、装载机、起重机的液压主系统。
• 机床行业：液压冲床、折弯机等高压、大流量系统。
• 冶金设备：轧机压下、炉前机械等重载驱动。
• 船舶海工：舵机、舱盖、锚机等液压动力源。

五、选用与维护要点

选用TFB1V柱塞泵时需综合考虑系统压力、流量、控制方式、安装尺寸及油液清洁度等因素。推荐使用ISO VG46抗磨液压油，过滤精度不低于10μm。维护方面应定期检查油液污染度、轴封泄漏、壳体温度及振动情况；更换油液或滤芯时应彻底清洁管路，防止污染物进入泵体。

六、常见故障与排除

| 故障现象 | 可能原因 | 排除方法 |
|----------|----------|----------|
| 排量不足 | 斜盘角度未到位、变量机构卡滞 | 检查控制油压与机械连接 |
|工作压力偏低 | 泄漏较大、溢流阀失效 | 更换密封件、清洁阀芯 |
|噪声异常 | 吸空、油液粘度过高 | 补油、更换合适粘度油液 |
|壳体发热 | 内泄漏大、冷却不足 | 检查间隙、加大冷却能力 |

七、

TFB1V柱塞泵凭借其高性能与可靠性，在液压传动领域占据了重要地位。正确选型、规范安装与及时维护，可最大限度地发挥其效能，延长使用寿命，为设备稳定运行提供坚实保障。
